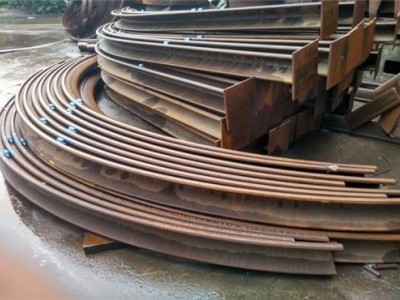

U型钢支架

U型钢支架U25/U29/U36型钢支架安全保障

支架用途及优点：巷道支护形式及支护材料的选择取决于巷道围岩性质、压力大小、巷道的服务年限、用途及巷道的断面形状等因素。现一般采用U型钢拱形可缩性支架。U型钢拱形可缩性支架结构比较简单、承载能力较矿工钢大、可缩性能较好、可用于大断面等优点。

U型钢支架具有高初撑力，支护强度大，安装简易，不易变形等优点，因此常用于制造巷道可缩性金属支架，作矿井巷道、矿井巷道二次支护、以及穿山隧道的支撑支护等用途。使用U型钢支架有效降低冒顶、片帮等事故的发生，安全可靠，提高了矿井系统稳定性。

支架组成：U型钢拱形可缩性支架一般由顶梁、柱腿、连接件、架间拉杆、背衬材料等5部分组成，按支架节数分为三节、四节、五节，一般讲，巷道断面较小、侧压不大时用三节，断面较大、侧压较大或围岩条件和外载变化较大时用四节，断面较大时用5节。按柱腿曲直情况分为直腿式和曲腿式两种；按拱的形状分为三心拱和半圆拱两类。按支架对称与否可分为对称性和非对称性支架。

安装说明

一、支架应按中线和腰线架设；

二、支架的顶部及两帮应背紧、背牢，不得使用风化、自燃的岩石或矿石作充填物；

三、平巷的支架应有上撑，倾斜巷道的支架应有上、下撑和拉杆，并应有３°～５°的迎山角；

四、金属支架应加设拉杆，支架立柱的底部要有坚硬垫板；

五、支架的立柱应立于巷道底板以下５０～１５０ｍｍ的实底上，有水沟的巷道，水沟一侧的立柱底部应低于水沟底板５０～１５０ｍｍ。

U型钢支架类型分为U25  U29  U36

U29型钢支架参数：高度：124mm 厚度：16mm 理论重量：29kg/m 弹性模量：200GPa
泊松比：0.3 容重：7800kg/m3 抗拉强度（TS）大于 575MPa
伸长率EL大于等于26% 冲击功（J）20°C时的平均值应达到54.
屈服强度（YS)大于 400MPa，

U25型钢支架参数：25U型钢支架高度：110mm

25U型钢支架厚度：17mm

25U型钢支架重量：24.76kg/m

以上是山东中煤集团提供，可以根据巷道径高多少来定制，如果您需要请联系我

因产品生产批次、具体型号不同，以上图片仅供参考，详情可联系我们的销售人员进行具体核实。
